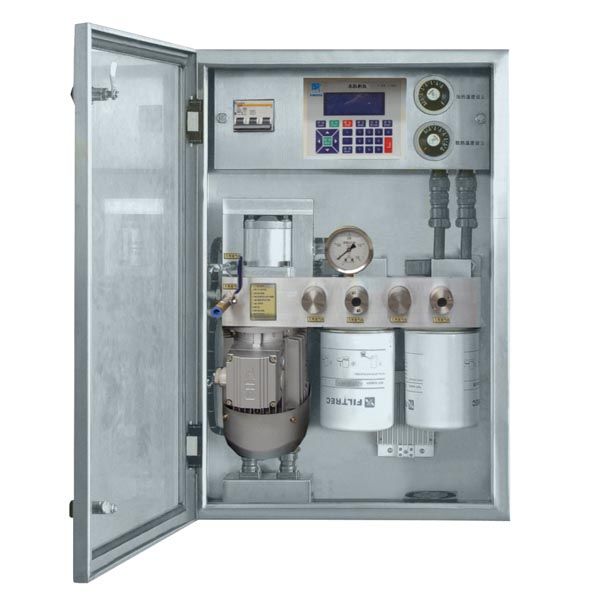

有載分接開關在線濾油裝置產品概述：
●DZX有載分接開關在線濾油裝置采用先進控制技術,主要用于35KV～500KV變壓器有載分接開關絕緣油的旁路循環過濾。
●在現今輸配電行業中，大型變壓器廣泛地安裝了有載調壓開關，對保證電力系統和用戶的電壓質量起到了重要作用。但由于開關頻繁的帶負荷切換，產生了大量游離碳、水分等。油質的劣化，降低了油的絕緣強度，限制了開關的切換次數，甚至危及變壓器的安全運行。
●有載分接開關在線濾油裝置與分接開關配套使用，能夠在變壓器正常運行的狀態下,有效去除分接開關內絕緣油的游離碳、金屬微粒、雜質等顆粒性物質,并可吸附大量的有機酸和降低微量水分,有效地降低了分接開關內絕緣油中含有的游離碳、金屬微粒、雜質、有機酸、水分的含量，提高絕緣油的擊穿電壓和使用壽命,使分接開關內的絕緣油基本達到或接近新絕緣油的標準,提高有載分接開關安全性和可靠性,提高分接開關的動作次數、對減少停電次數、延長設備檢修周期、提高供電質量、實現設備的狀態檢修、提高電網的安全運行水準、減少資源浪費和環境污染、提高企業經濟效益和管理水平等方面具有重大意義和作用。
●該裝置通常永久性地安裝在有載調壓分接開關附近，作為一專用設備使用，有多種流量和多種不同功能附件可供選擇。
有載分接開關在線濾油裝置適用范圍：
●DZX系列有載分接開關在線凈油裝置主要用于帶有載調壓變壓器的電阻元件過渡、油中切換、各種電壓等級的組合式和復合式有載分接開關.
●按中國電力行業標準DL/T<<有載分接開關運行維修導則>>的規定,運行中的有載分接開關絕緣油擊穿電壓低于25kV時,應開蓋清洗換油或濾油.當有載開關安裝于較為潮濕的熱帶或亞熱帶氣候的地區時,絕緣油中的水份會增加,從而降低油的擊穿強度.在以上環境下,使用本有載分接開關在線濾油裝置可以有效地控制絕緣油中的含水量, 從而提高并保持油的擊穿電壓,可延長維修周期。
有載分接開關在線濾油裝置執行標準：
●DL/T574-1995 有載分接開關運行維護導則
●GB10584-1989 有載分接開關應用導則
●GB2536-1990 變壓器油
●GB/T 14542-2005 運行變壓器油維護管理導則
●GB/T7595-2000 運行中變壓器油質量標準
●GB7597-87 電力用油(變壓器油、氣輪機油)取樣方法
●GB/T7061-1987 運行中變壓器油水分測定法(氣相色普法)
●GB1094.1-1996 電力變壓器 部分 總則
●GB/T13499-2002 電力變壓器應用導則
有載分接開關在線濾油裝置產品優勢：
●整體式油路
所有元件全部嵌入在數控成型整體式精密油路中。結構緊湊，內部沒有任何管道連接，減少了密封部位，且所有主密封部位均設計為兩道密封。采用不銹鋼帶法蘭軟管直接與變壓器有載分接開關進出油口法蘭連接，方便可靠。
●高精密的二級分離過濾
設計二級分離過濾，前級采用1μm濾芯，除去游離炭等金屬微粒雜質，后級濾芯內置有高性能活性吸附材料，能去除水份、有機酸等物質，使絕緣油保持良好耐壓特性。
●全數字控制
采用高性能的嵌入式專用數字控制器。獨特的控制算法、強電磁抗干擾設計、運行穩定可靠。
●簡單直觀的人機界面
液晶顯示、中文菜單，方便的常用功能鍵，人機對話友好，界面直觀易懂，無需記憶，操作簡單。
●回路溢流和壓力檢測多重保護
系統設有溢流閥和壓力檢測限壓功能；當出口壓力高于溢流閥開啟壓力時，油通過溢流閥在內部形成循環。如溢流閥失效，壓力檢測還能起到限壓保護作用停止電機，保護系統。泵的吸油口設有壓力傳感器，防止進油閥未打開時啟動電機，損壞油泵。
●智能溫濕控
當溫度低于或高于設定值時（適宜溫度設置0～40℃），系統自動加熱或散熱，保證系統在環境惡劣的各種溫、濕度環境下可靠濾油，實現全天候無人監控值守的工作模式。
●瓦斯在線放氣
在設備巡檢時，巡檢人員通過濾油系統自身的瓦斯在線放氣機構直接將分接開關內的氣體放盡。
●在線補油技術
當有載開關長期工作油位下降時，可通過濾油系統本身的注油機構，將合格的同型號絕緣油補充入到有載分接開關本體內。
●遠程監控技術
具有RS485；Can_Bus;Ethernet;Profield_Bus等多種總線模式，配有遠端監控軟件，可與自動化保護系統通信， 實現無人監控自動工作，接收設備控制系統上位機信號，對絕緣油過濾。工作人員在遠端就可以監測系統的運行狀態，如：有載開關動作總次數；濾油次數、濾油時 間、 換濾芯提示、相序出錯等維護報警內容
●可視窗觀察功能
系統設計了油過濾前后可視窗，巡檢人員在巡檢設備的同時能通過視窗觀察油過濾前后的品質。
●電源相序和電壓檢測閉鎖保護功能
電源相序錯誤、電壓高于或低于U=380V（增/減10%）時，系統自動閉鎖，電機停止運行。
●自動報警閉鎖功能
具有自診斷和維護報警功能。出現報警顯示時，系統自動閉鎖，不能啟動，故障消除后自動恢復正常。如濾芯堵塞，工作人員要及時清洗或 換后才能啟動系統濾油。
●掉電保存記憶功能
掉電時，設定參數和運行數據能自動保存和記憶。
有載分接開關在線濾油裝置選型參考：
●可選壁掛式,立式或者掛式與立式兩用的。
●可選進口配置或者國產配置。
●可選全自動運行或者手動運行。
有載分接開關在線濾油機技術參數表：
|
電機功率 |
0.35～0.75kW |
電源 |
380V/50Hz |
|
額定流量 |
10L/min |
額定壓力 |
0.3MPa |
|
進油口 |
DN25 |
出油口 |
DN25 |
|
除雜濾芯型號 |
A220G01BM |
除水濾芯型號 |
A120CW10 |
|
過濾精度 |
1μm |
絕緣油含水量 |
≤20μL/L |
|
介質溫度 |
-20℃～100℃ |
環境溫度 |
-50℃～70℃ |
|
過濾后油擊穿電壓 |
≥60kV |
整機重量 |
70kg～190kg |
|
外形尺寸 |
DZX-1 | 270x720x1100 深x寬x高 | |
| 外形尺寸 | DZX-3 | 300x1300x1600 深x寬x高 | |
※ 設備外形尺寸和設備重量僅供參考，隨著產品的不斷發展以實物為準。
